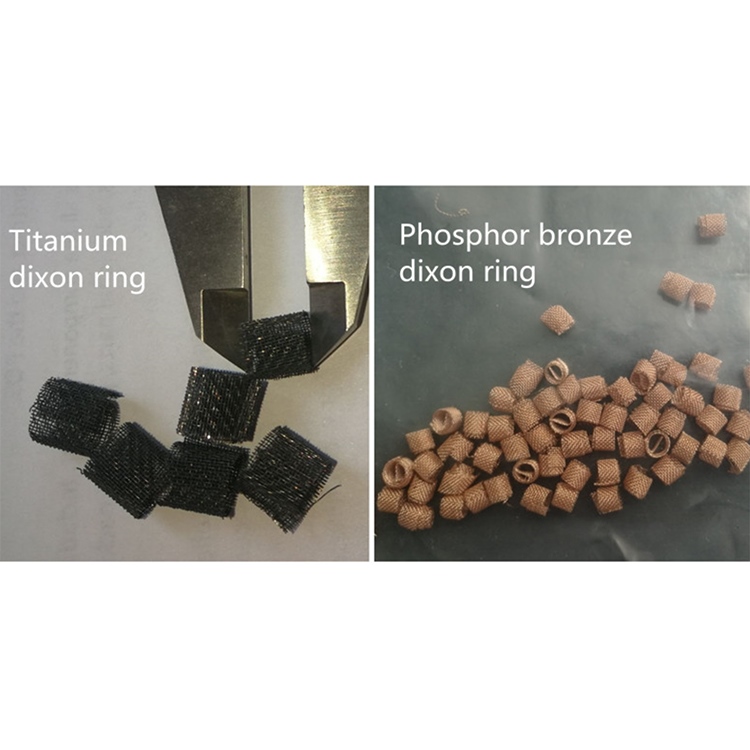

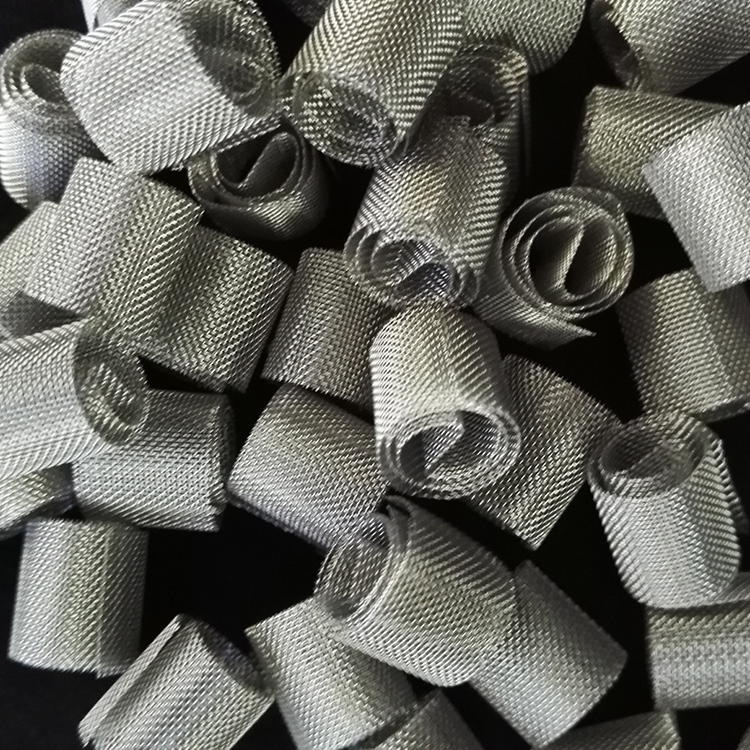

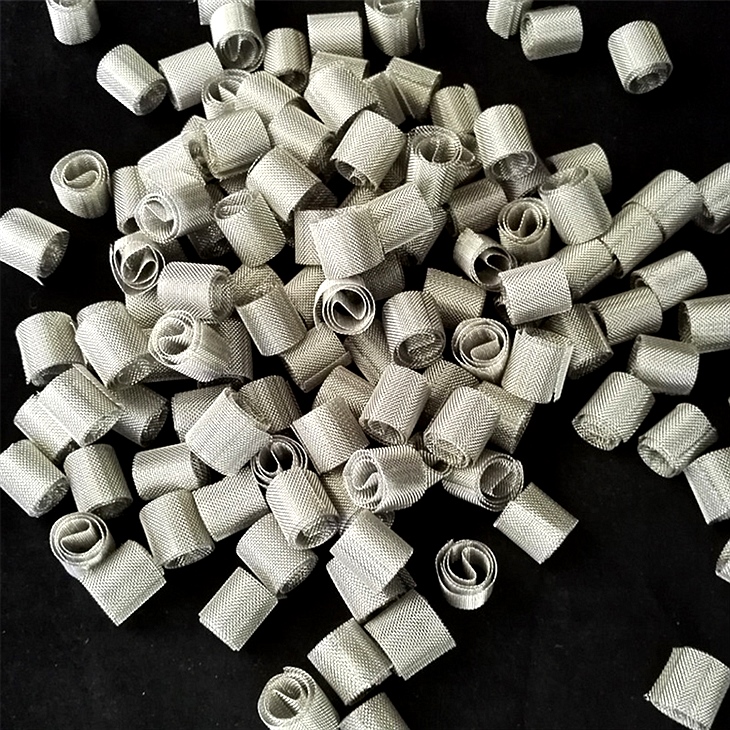

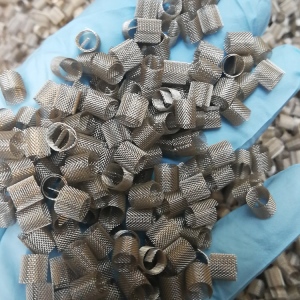

狄克松填料是一种实验室常用的填料。是由丝网制成，其直径和高度相等。由于其形状类似θ形状，因此被称为θ环填料，用于实验室蒸馏塔和小批量、高分离精密产品蒸馏工艺。目前实验室填料 生产θ环填料材料为316L、304，型号如下：Φ2.0x2.0、Φ2.5x2.5、Φ3.0x3.0、Φ4.0x4.0、Φ5.0x5.0、Φ6.0x6.0、Φ8.0x8.0、Φ10.0x10.0。
填料规格 mm | 网目 | 适合塔径 mm | 理论板数 块/米 | 堆积密度 克/升 | 比表面积 ㎡/㎡ | 孔隙率 % | 压力降 mbar/m |
Φ2X2 | 100 | Φ10~Φ20 | 60~65 | 576 | 3700 | 91 | 30 |
Φ3x3 | 100 | Φ25~Φ40 | 50~55 | 460 | 2800 | 93 | 15 |
Φ4x4 | 65 | Φ40~Φ70 | 30~32 | 550 | 1700 | 95 | 10 |
Φ5x5 | 60 | Φ50~Φ70 | 15~20 | 440 | 1100 | 95 | 10 |
Φ6x6 | 60 | Φ60~Φ80 | 12~15 | 365 | 950 | 95 | 10 |
Φ8x8 | 60 | Φ70~Φ90 | 10~12 | 284 | 750 | 95 | 8 |
Φ10x10 | 60 | Φ100~Φ1200 | 7~8 | 211 | 550 | 95 | 8 |
由不锈钢材质制造的精流塔中小试装置通体，可设计为在正常、减压、加压条件下运行。塔段规格Φ38~200mm，高度0.5~8.0m，塔段各段可设置进料/温度测温口，也可结合客户对设计和制造各种非标准产品的具体要求。整个蒸馏塔包括：进料罐、塔釜、回流比控制器、塔节、塔顶冷凝器、压力显示测量、产品储罐。采用加热功率可控制塔釜上升蒸汽，塔式压力可由压力稳定阀控制，可带自动调节阀。为了使塔在运行过程中避免热损失，采用现代智能热计塔温度设置进行补偿，接近理想状态，实现良好的再现。实验室填料生产的狄克松填料，可用于中小型试装置精流塔中，以及脱硫、木酚萃取、反萃等领域。
